Pecutan Akhir 2013

Lukisan

Rendering

• Teknik menghasilkan lukisan hidup dan menarik.
• Medium asas: pensel warna, pen dan dakwat, pen marker dan pastel kapur
• Burnishing digunakan untuk mendapatkan kesan rata, seragam dan lembut.
•  Blending digunakan untuk mendapatkan kesan yang lebih hidup dan menarik dengan campuran warna.
• Kesan cahaya kebiasaannya warna cerah atau putih.
• Kesan bayang direnderkan dengan warna gelap untuk menunjukkan objek dilantai bukan terapung diudara.
• Teknik rendering: (pen dan dakwat) teknik titik, teknik garisan dan teknik luaran

Perspektif

1 titik

2 titik

Klik link di bawah untuk unjuran ortorafik

Lukisan kerja 3D

Jenis-jenis garisan




Skala 1:2 menunjukkan lukisan dibuat separuh daripada ukuran sebenar objek

Skala 1:1 menunjukkan lukisan dibuat sama seperti ukuran sebenar objek

Skala 2:1 menunjukkan lukisan dibuat sekali ganda lebih besar daripada ukuran objek

AutoCAD slila klik sini.

Bahan

• Bahan semula jadi : kayu, logam, tanah liat, pasir, batu, getah asli.
• Bahan buatan : plastik, gentian, komposit

Jenis bahan

• Plastik  : termoset, termoplastik
• Kayu     : kayu keras, kayu lembut
• Logam  : Logam ferus, logam bukan ferus

Plastik Termoplastik dan termoset

• Termoplastik: plastik jenis lembut apabila dipanaskan dan menjadi keras apabila disejukkan. contoh produk; bahan pembungkusan, bekas makanan, peralatan dapur dan alat permainan kanak-kanak.
• Termoset : untuk menghasilkan bekas plastik melalui kaedah pemanasan dan tekanan. contoh produk; senduk, plag3 pin, soket, suis, peralatan elektrik

Plastik komposit / gentian

• campuran bahan lain seperti gentian kaca untuk digunakan dalam proses pembuatan bot.
• Elastomers ; sifat elastik yang tinggi. contoh tayar, kasut, pakaian sukan
• Foams ; produk seperti kusyen dan kerusi. berperanan sebagai kalis bunyi dan pelindung haba bangunan.

Logam

Proses Rawatan Haba

Pengerasan (Hardening):

• Menambah sufat kekerasan dan kekuatan logam
• kandungan karbon ditambah, lebih banyak ditambah akan lebih keras
• Panaskan dan terus diremdam dalam minyak.

Membaja (Tempering):

•  Membuang sifat keras lampau dan kerapuhan
• Dipanaskan dan direndamkan dalam air.

Harta Intelek klik sini

Jadual kelebihan dan kelemahan beberapa bahan

Saluran Pemasaran

Pemilihan tempat
Faktor yang mempengaruhi pemilihan tempat perniagaan ialah:

1. jenis perniagaan
2. jenis pengguna
3. modal yang ada
4. kemudahan yang ada
5. persaingan daripada perniaga lain
6. potensi untuk berkembang
7. undang-undang yang melindungi sesuatu perniagaan

Contoh:
tempat yang dipilih bergantung kepada sasaran produk. Pasaraya dan supermarket.

Rasional:

• tumpuan orang ramai
• orang ramai sedia untuk membeli belah
• pengunjung adalah individu yang mempunyai kuasa membeli
• sesuai untuk pengunjung yang tinggal dibandar dan bekerja
• kebanyakkan kediaman pengunjung mempunyai kemudahan asas

Sistem

                                         Klik sini

Tip Peperiksaan SPM2013 (2)

Bahagian B

Peringatan kepada pelajar, tolong kenalpasti bagaimana sistem berikut berfungsi:
1. Sistem Takal
2. Sistem tuas
3. Sistem mekanikal mudah
4. Sistem hidraulik
5. Sistem elektrik dan penggunaan motor elektrik

Pastikan anda tahu menghurai jika diminta untuk menghuraikan bagaimana sistem beroperasi (huraikan bagaimana sistem beroperasi? soalan selalu macam ni).
Huraian mestilah bermula dengan sumber kuasa diperolehi, bagaimana ianya bergerak atau berfungsi, dan akhirnya kaedah ulangan atau berhenti.

Pastikan tahu melukis sistem yang baru untuk dicadangkan. Ingat perkara ini untuk mendapat markah yang banyak.
1. lakaran mestilah berlabel. (setiap bahagian)
2. lukisan yang jelas sistemnya. (tunjukkan sistem yang digunakan)
3. penerangan ringkas ianya berfungsi.
4. gunakan warna jika ada masa. (pemeriksa adalah manuasia! bukan robot)
5. jangan lukis terlalu kecil. cuba lukis 3D.

Bagaimana mengira keuntungan?

jenis reka bentuk jenama, logo dan slogan.
Latihan Makcik Gemuk anda.
Lukisan dan slogan mestilah sesuai dengan produk.

gunakan skema pemarkahan berikut untuk membantu ulangkaji.

Tip Akhir SPM 2013

Terangkan maksud istilah berikut:
1. Reka cipta
2. Estetika
3. Inovasi
4. Ergonomik
5. Eksesori
6. Kreatif
7. Inovatif
8. Rendering
9. Blending
10. Burnishing

Jenis pensel dan kegunaan
HB, 2B, 6B (makin tinggi B, makin hitam atau pekat. Makin banyak H, makin tidak terang dan pensel lebih keras matanya)

AutoCAD
1. Teknik "trim" (langkah-langkah)
2. Nama dan fungsi toolbar, layout

Kelebihan bahan
1. Fabrik
2. Aluminium
3. Getah
4. Plastik

Alatan-alat tangan
1. Nama dan kaedah menggunakannnya

Sistem takal dan tali sawat
1. mesti tahu takal pemacu dan takal dipacu.
2. apa yang akan berlaku jika ditebalikkan
3. label bahagian takal dan tali sawat

Jenis-jenis promosi: Pengiklanan, publisiti, promosi jualan, jualan langsung

Saluran agihan
1. Kena tahu jenis-jenis saluran agihan
2. Jenis-jenis produk yang mewakili saluran agihan

Jenis-jenis kos
1. Kos tetap
2. Kos berubah
3. Kos sampingan
4. Kos bahan
***Mesti faham maksud dan kaedah pengiraan

Harta intelek
1. Reka bentuk perindustrian
2. Hak cipta
3. Cap dagangan
4. Paten dan pembaharuan utiliti
***mesti tahu dan kenal maksud serta jenis-jenis akta yang terdapat pada istilah tersebut

Simbol untuk membina carta alir

Sifat mekanikal bahan.
*** hafal sifat mekanikal sesuatu bahan

Skema Permarkahan Percubaan SPM2

Soalan 1
a) Soal selidik
b) Pemerhatian
c) Melayari internet
d) Temubual

Soalan 2
i)   Ergonomik
ii) Teknik pembuatan
iii) Nilai komersial
iv) Bahan

Soalan 3
i) Perspektif satu titik
ii) Perspektif dua titik

Soalan 4
i)   Peranti penyimpan data
ii)  Peranti output
iii) Peranti input
iv) Peranti pemprosesan

Soalan 5
Bahan semulajadi : Getah, aluminium
Bahan buatan        : kanvas, plastik

Soalan 6
i)   P
ii)  S
iii) Q
iv)  R

Soalan 7
i) Tidak menyala
ii) Menyala

Soalan 8
i)   Betul
ii)  Salah
iii) Betul
iv) Salah

Soalan 9
i) Jumlah untung
= Harga jualan seunit - kos pengeluaran
= RM150.00-RM120.00
= RM 30.00

ii) 30% margin keuntungan
= 30     X RM120.00
   100
=RM36.00

Soalan 10
Pengiklanan, Promosi langsung

Soalan 11
i)   ejen
ii)  Peruncit
iii) Pengguna

Soalan 12
P, S, R, Q

Soalan 13
Betul, salah
salah, salah

Soalan 14
Dokumentasi reka cipta merupakan satu laporan yang dibuat oleh pereka mengenai ciptaannya.

Soalan 15
i)   Matlamat dan objektif projek
ii)  Fungsi dan kegunaan projek
iii) Deskripsi projek
iv) Lampiran

Latihan Pengukuhan 3

Objektif soalan:

1. Memastikan pelajar mengenali sistem
2. Memastikan pelajar tahu tentang fungsi sistem
3. Memastikan pelajar dapat memberikan idea inovasi kepada sistem

Set Induksi

Soalan
Rajah di bawah menunjukkan seorang pelajar sedang mengangkat beban.

Rajah X

a) Berdasarkan rajah X, nyatakan sistem yang digunakan.

     __________________________________________

                                                                                              [ 2 markah]

b) Huraikan secara ringkas bagaimana sistem terebut beroperasi.
     ________________________________________________
     ________________________________________________
     ________________________________________________
     ________________________________________________



                                                                                              [4 markah ]

c) Nyatakan dua kelebihan sistem di (a) dari segi kecekapan kefungsian.

     ______________________________________________________
     ______________________________________________________
     ______________________________________________________
     ______________________________________________________

                                                                                                        [ 4 markah]

d) Nyatakan satu sistem lain yang boleh di gunakan di rajah X.

     _____________________________________________________



                                                                                                    [ 1 markah]

e) Nyata dan lakarkan sistem yang dinyatakan di (d).                 [ 5 markah]

Rujukan

1. https://sites.google.com/site/elektromekanikal/home/jenis-pergerakan-mekanikal-2/takal-dan-tali-sawat
2. http://wanaznee.wordpress.com/nota-t-5-3/sistem/
3. http://www.slideshare.net/leonardosupra/asas-elektomekanikal



Latihan Pengukuhan SPM 2

Jawapan (a)
Terompah - alasan (mana-mana jawapan yang sesuai boleh diterima)
Selipar plastik - alasan (mana-mana jawapan yang sesuai boleh diterima)

Jawapan (b)
Terompah - Kekuatan    : ringan, mudah dipotong, mudah dibentuk
                     Kelemahan : Rapuh, mudah terbakar, tidak kukuh
Selipar plastik - kekuatan    : Mudah dibentuk dengan acuan
                            kelemahan : tidak teguh, tidak tahan haba

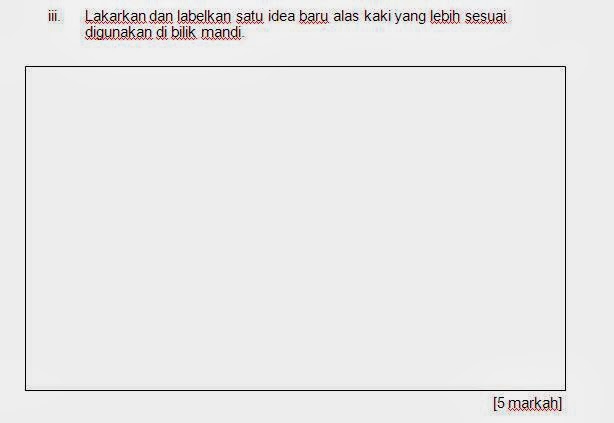

Jawapan (c)
i)  Selipar plastik
ii) Tahan terhadap air, sesuai digunakan di bilik air

Latihan Pengukuhan SPM 1

Bahagian C

Speaker A                               Speaker B

a) Pilih produk pilihan anda.
     Produk A / produk B

b) Huraikan dari segi faktor berikut:

    Bahan
    Bahan A

• Menggunakan plastik
• Lebih tahan lama
• Tidak mudah pecah
• Mempunyai kekuatan dari segi sifat mekanikal

    Bahan B

• Menggunakan MDF
• Mudah dibentuk
• Lebih berat dan stabil

   Reka bentuk
   Bahan A

• Segi empat tepat
• Stabil
• Pelbagai warna

    Bahan B

• Pelbagai warna
• Menggunakan sistem acuan

• Reka bentuk moden

    Ergonomik (memudahkan, mengurangi tenaga manuasia)

    Bahan A

• Boleh dialihkan kemana-mana, ringan
• Memerlukan sambungan wayar mudah
• kekuatan bunyi yang lebih baik

    Bahan B

• Ringan mudah dibawa kemana-mana
• tidak perlu ada penyambungan wayar lain
• sesuai untuk semua komputer

    Estetika (Keindahan / cantik)

    Bahan A

• Ciri klasik
• Warna yang sesuai, pilihan ramai pengguna

    Bahan B

• menampak ciri moden
• warna yang sesuai, pilihan ramai pengguna



Sifat bahan

Kebanyakan pelajar salah memberi jawapan berkaitan dengan sifat bahan. Sifat bahan merujuk kepada kekerasan, keteguhan, ketempaan, mulur, kekonduksian elektrik, pengalir haba, ketumpatan, keanjalan dan kekuatan.

Rajah di atas menunjukkan beberapa bahan yang digunakan dalam pembuatan kereta. Nyatakan bahan tersebut dan berikan 3 sifat mekanikal bahan tersebut.

Bahan A : _______________

Sifat mekanikal  :

1. _________________________

2. _________________________

3. _________________________

Bahan B : _______________

Sifat mekanikal  :

1. _________________________

2. _________________________

3. _________________________

Bahan C : _______________

Sifat mekanikal  :

1. _________________________

2. _________________________

3. _________________________

Bahan D : _______________

Sifat mekanikal  :

1. _________________________

2. _________________________

3. _________________________

Bahan E : _______________

Sifat mekanikal  :

1. _________________________

2. _________________________

3. _________________________

Selamat Menyambut Hari Malaysia



"SELAMAT MENYAMBUT HARI MALAYSIA"

HARGAI APA YANG ANDA MILIKI HARI INI

KERANA IANYA BUKAN HADIR SECARA PERCUMA

HARTA INTELEK

Hasil pembelajaran :

1. Menyatakan maksud harta intelek

2. Menyatakan jenis-jenis harta intelek

3. Membezakan jenis harta intelek

Makluman pelajar :

Bagi topik ini, soalan yang boleh dibuat oleh guru atau penyedia soalan mestilah berdasarkan objektif hasil pembelajaran. oleh itu, anda perlu fokus kepada TIGA hasil pembelajaran di atas semasa ulangkaji.

Latihan:

1. Nyatakan maksud Harta Intelek. [1 markah]

2. Nyatakan jenis-jenis harta intelek dan huraikan. [6 markah]

Harta intelek : satu tuntutan terhadap hasil ciptaan dan merupakan hasil terlindung.
2 jenis harta intelek: hak cipta dan harta industri.

Hak Cipta : harta ekslusif yang diberikan kepada pemilik karya yang berhak cipta bagi satu tempoh yang ditetapkan. (Akta Hak Cipta 1987)

Reka bentuk industri : Dilindungi Akta Reka Bentuk Industri 1996, Peraturan Reka Bentuk Industri 1999

Cap Dagangan : dilindungi Akta Hak Cap dagangan 1976 dan 1997 (pindaan 2001)

Paten dan Pembaharuan Utiliti : Akta Paten 1983 - Akta 291 (Pindaan 1986)

Setiap cap dagangan mesti didaftarkan bagi tujuan:

1. hak eksklusif terhadap pemilik cap
2. bukti sah dari sisi undang-undang

SELAMAT HARI KEMERDEKAAN KE 56

KEPADA SEMUA RAKYAT MALAYSIA

DAN KHUSUSNYA PELAJAR SAYA

"SELAMAT MENYAMBUT HARI KEMERDEKAAN 2013"

SEMOGA ANDA BERJAYA DAN BAHAGIA DI BUMI MALAYSIA

Latihan 5D dan 5E

Jadual di bawah  menunjukkan kos bahan dan perbelanjaan untuk menghasilkan 100 unit rak buku.

Bil.	Bahan dan Perbelanjaan	Jumlah (RM)
1	Kayu	4,000.00
2	Skru – 1 inci	60.00
3	Syelek	200.00
4	Kertas las	500.00
5	Perekat kayu	400.00
6	Upah pekerja	1,500.00
7	Bil air	100.00
8	Bil elektrik	100.00
9	Pengangkutan	300.00
10	Sewa bengkel	340.00
11	Pembelian mesin dan peralatan	4,500.00
JUMLAH		12,000.00

       a.   Hitungkan;

                        i.          Kos Tetap

                        ii.         Kos Berubah

                        iii.        Kos Pengeluaran

                        iv.        Kos Purata

[8 markah]

            b.         Margin keuntungan ditetapkan adalah 30%.

Hitungkan;

                        i.          Harga jualan seunit

                        ii.         Jumlah keuntungan diperoleh

[5 markah]

            c.         Nyatakan kesan pada harga jualan seunit jika;

                        i.          Kadar sewa bengkel meningkat

                                    _____________________________________________________

                        ii.         Margin keuntungan dikurangkan

                                    _____________________________________________________

[2 markah]

** pelajar sekalian, ini adalah soalan peperiksaan yang lepas. Ramai pelajar yang tidak dapat menjawab soalan ini. Buat latihan ini secara individu atau berkumpulan. Jangan meniru kalau anda ingin berjaya! cuba faham dan tahu cara untuk mengira bagi semua unit soalan yang diberikan. kita akan bincangkan di dalam kelas.

*** peringatan : sesiapa yang tidak cuba untuk membuat latihan ini, 10 dimerit
